プライセパレーター

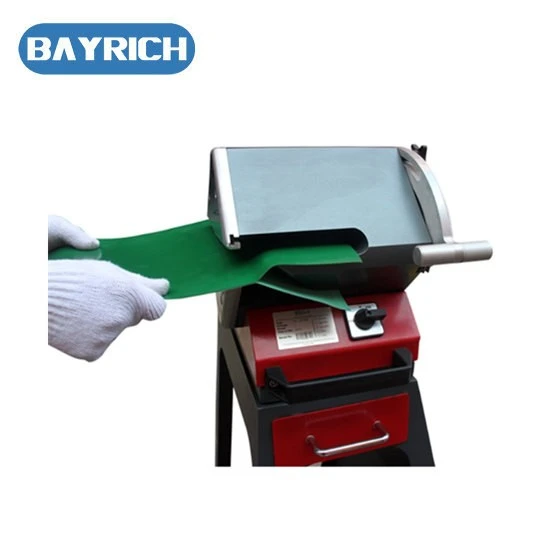

Bayrich Ply Separator は、ベルト スプライスの準備の前に、コンベヤ ベルトのプライ間を切断するために使用されるツールです。 これは、フィンガー オーバー フィンガー スプライスや段付きスプライスを準備する場合や、メカニカル ファスナーを凹ませる場合に役立ちます。
厚さが3mmを超えるコンベヤベルトの場合、コンベヤベルトの内側に熱が入りにくく、接着剤がうまく溶けません。 得られたコンベアベルトはしっかりしていません。 したがって、ここでは、ベルトを分離するためのプライ セパレーターが必要になります。
1 つのハンドルで、ベルトを分割する深さを決定できます。 ベルトのすべての層を分割して、1 つのベルト内で 2 つまたは 3 つの分離を生成することが可能です。
説明
特徴
1. PVC、PU ベルトを 1-10 mm まで分割します。
2.高精度の分離とスケールでの簡単な作業。 0.05mm の精度でフィルムを分離できます。
3. 最大分割深さを調整するスケール付き。 130mm
4.硬質合金鋼のナイフと1つの完全なアルミニウムボディで、より耐久性があり、より鋭利です。
5.カバーでより安全に作業。
6. ペダルスイッチでスタート/ストップを簡単にコントロール。
7.ポジティブ/反転コントロールボックス。
8. ベルト幅の制限はありません。ベルトは 2 層、3 層などに分割できます。
9. サイドシーム準備のためにベルトのサイドを分割できます - 新機能。
テクニカルデータシート
Bayrich Ply セパレーターは、さまざまなベルト タイプでテスト済みです。 ただし、これは良い結果を保証するものではありません。 ベルトを製造するには、オペレーターがスキルを習得し、職人技の特定のレバーを持っている必要があります。 結果は、優れた慣行、材料構成、および刃の切れ味にも左右されます。
機械詳細
コンベアベルトレイヤラーにはレイヤラーの本体が含まれており、その中には2つの伝達ローラーがあり、どちらにも偏心調整シャフトが装備されており、上部調整シャフトと下部調整シャフトに分かれています。
プライセパレーター本体の片側には上部支持カバーと下部支持カバーが装備され、反対側には調整シリンダーと調整アームが装備されています。
調整シリンダーのシリンダー本体は分離機の本体にヒンジで固定され、調整シリンダーの出力ロッドは接続ブロックでヒンジで固定され、アップ調整シャフトの一端は接続ブロックで固定され、もう一方の端は、上部サポート カバーにヒンジで取り付けられています。
アップレギュレーティングシャフトは、テレスコピック出力ロッドを制御することによって回転駆動されます。 下部支持カバーには軸端昇降調整装置が装備されています。 ダウンレギュレーションシャフトの一端はシャフトエンドのリフト調整装置に取り付けられ、他端は調整アームに固定接続されています。
下方調整シャフトは、調整アームの回転を制御することによって回転駆動される。下方調整シャフトと積層ブレードとの平行度は、シャフト端昇降調整装置によって制御される。 上記積層機は、操作が簡単で、加工効率が高く、精度が高く、積層効果が良好である。
アルミ合金ボディ
アルミ合金ボディ
深度目盛り
厚さの目盛り
高精度鋼の刃
アルミ合金ボディ
メインコンポーネント
フットスイッチ---CHNT
モーター - BONFIGLIOLI (ドイツ)
オプションのアクセサリ
ステップカッター
マシンスタンド
